Wizualizacje
Jak będzie wyglądać koło?
- Materiał
- Drewniane koło wodne inspirowane historyczną konstrukcją
- Średnica
- około 4 metrów
- Szerokość
- około 1 metra
- Konstrukcja
- nawiązująca do tradycyjnego młynarstwa
- Oświetlenie
- planowane subtelne oświetlenie nocne
- Edukacja
- elementy edukacyjne i informacyjne
Są to założenia koncepcyjne. Ostateczne rozwiązania będą zależeć od projektu technicznego i wymaganych uzgodnień.
Projekt koncepcyjny · wersja 5
Rysunki techniczne: koło z kanałem na Młynówce

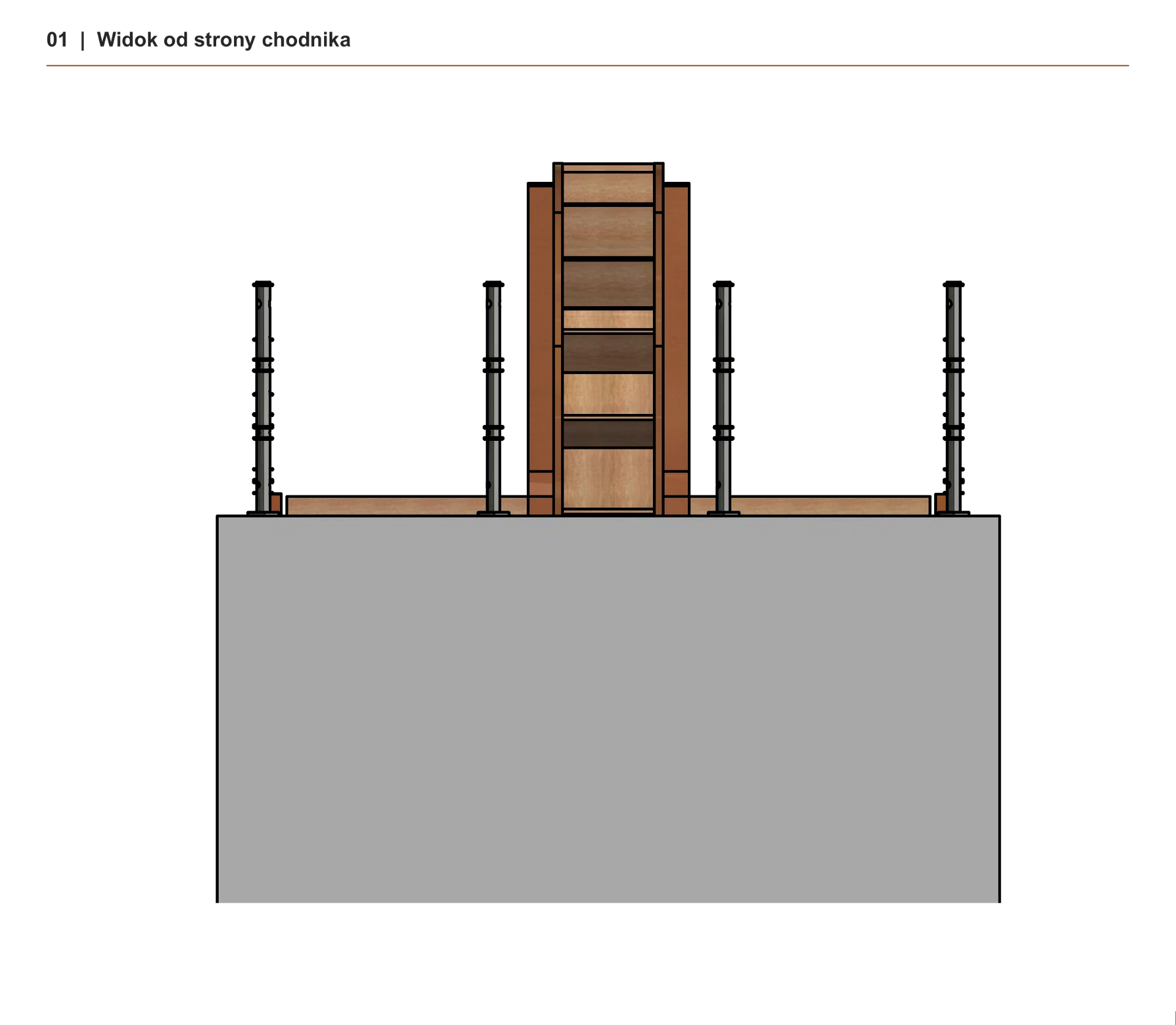

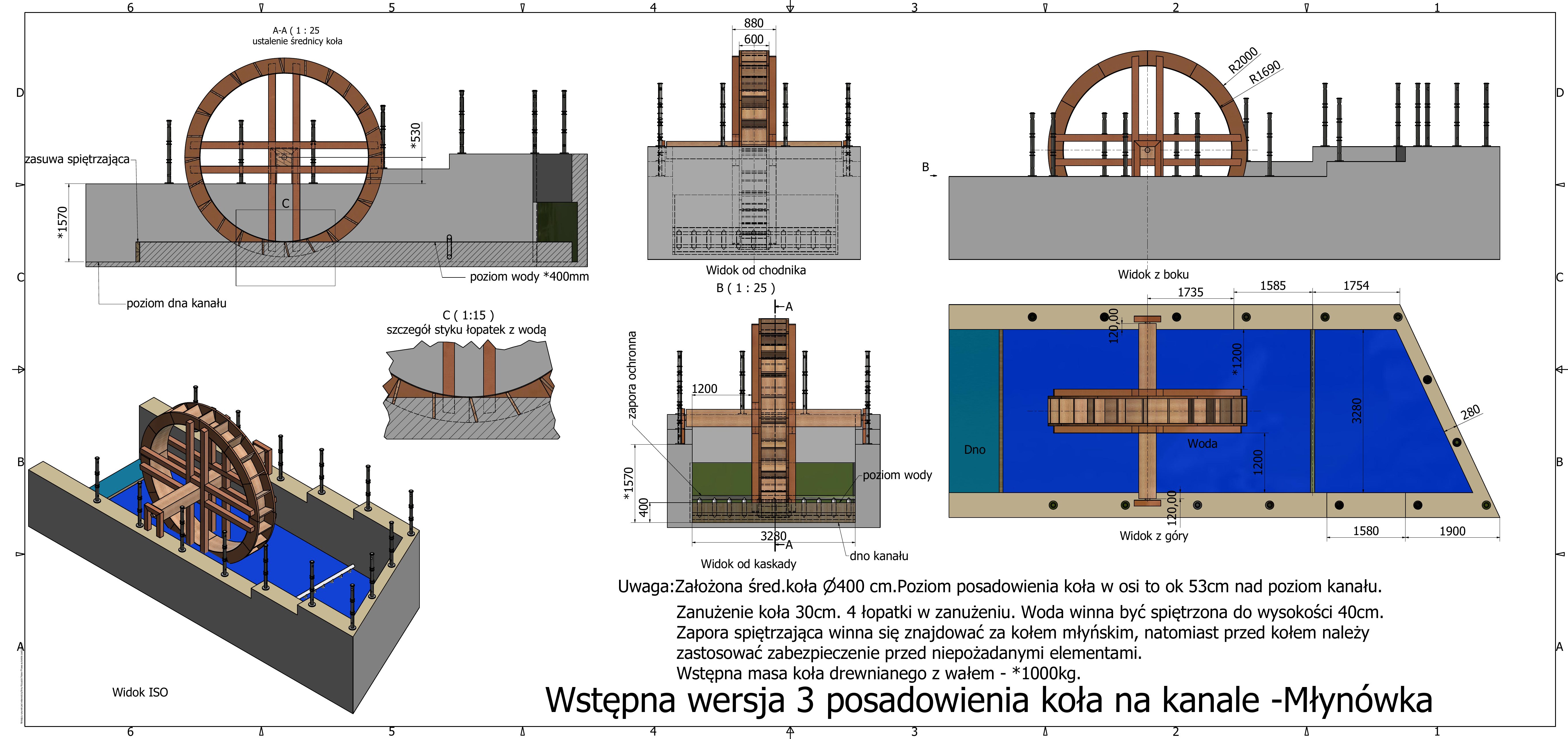

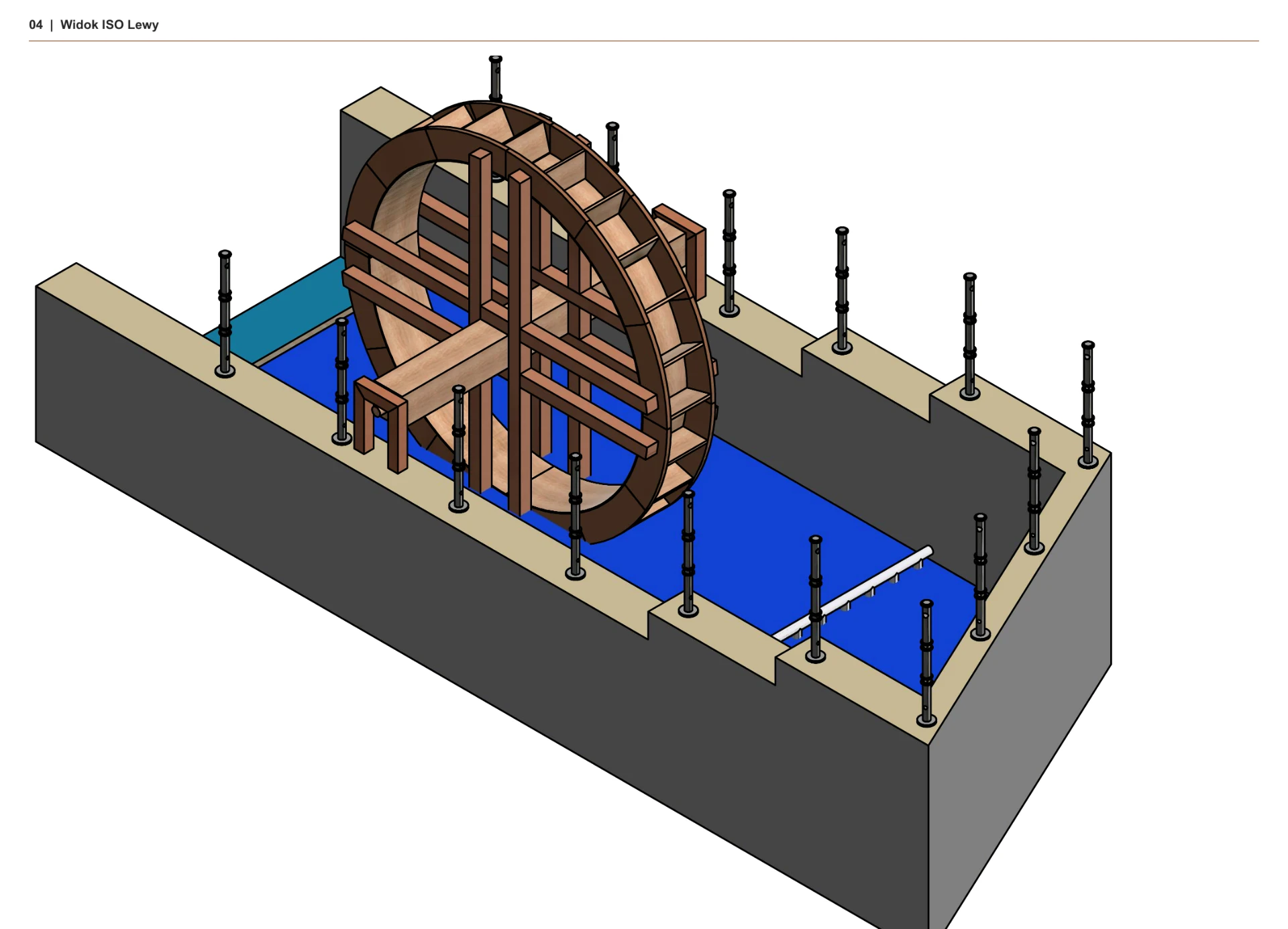

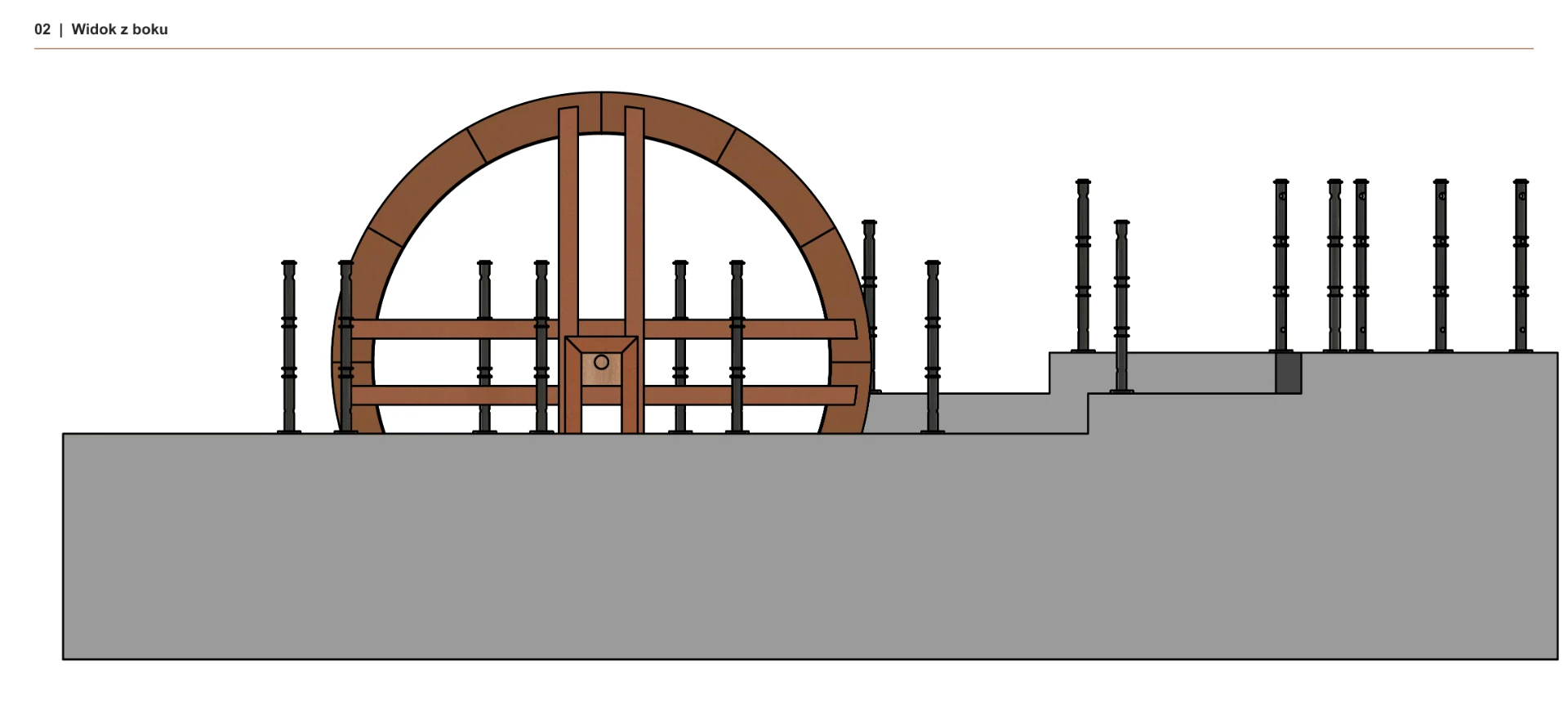

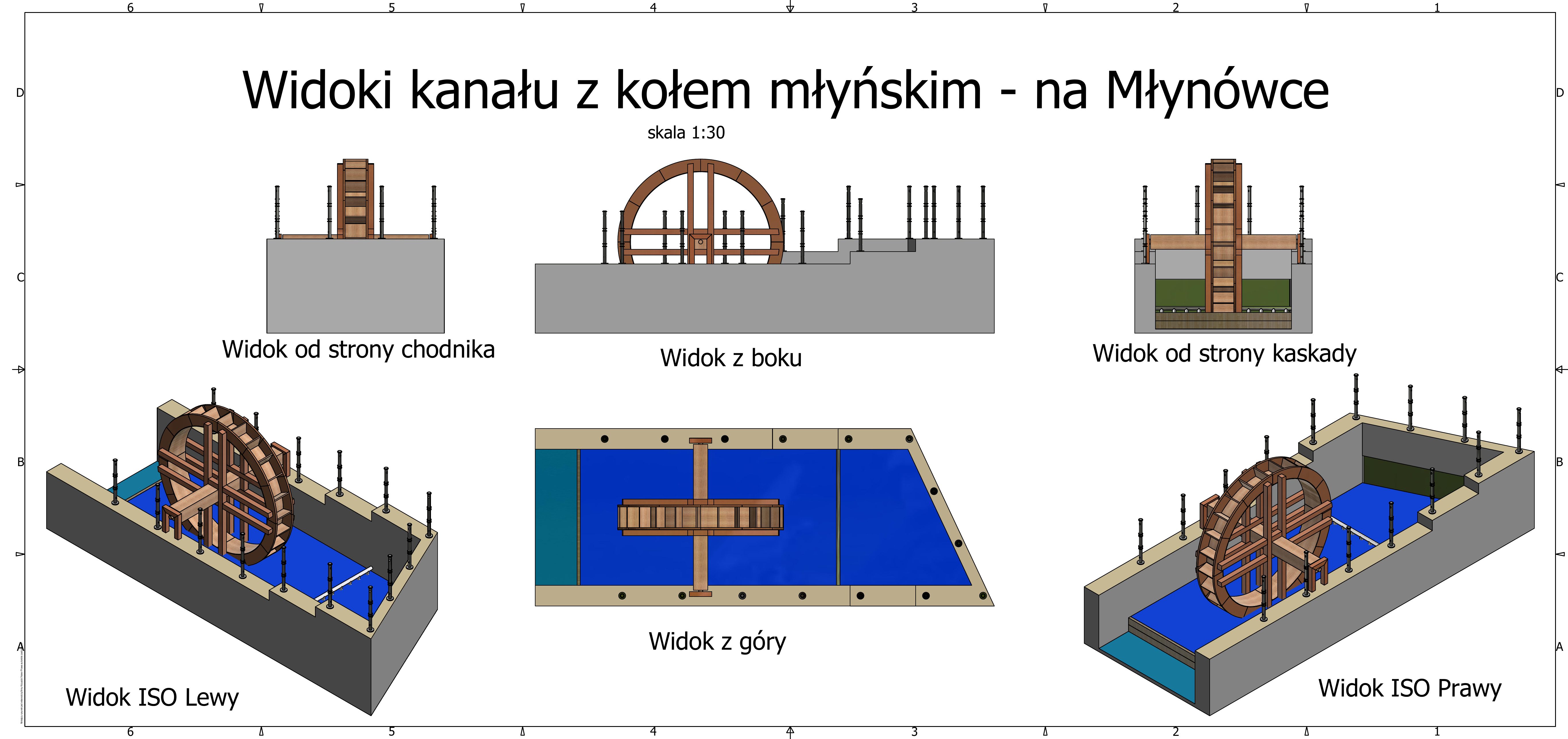

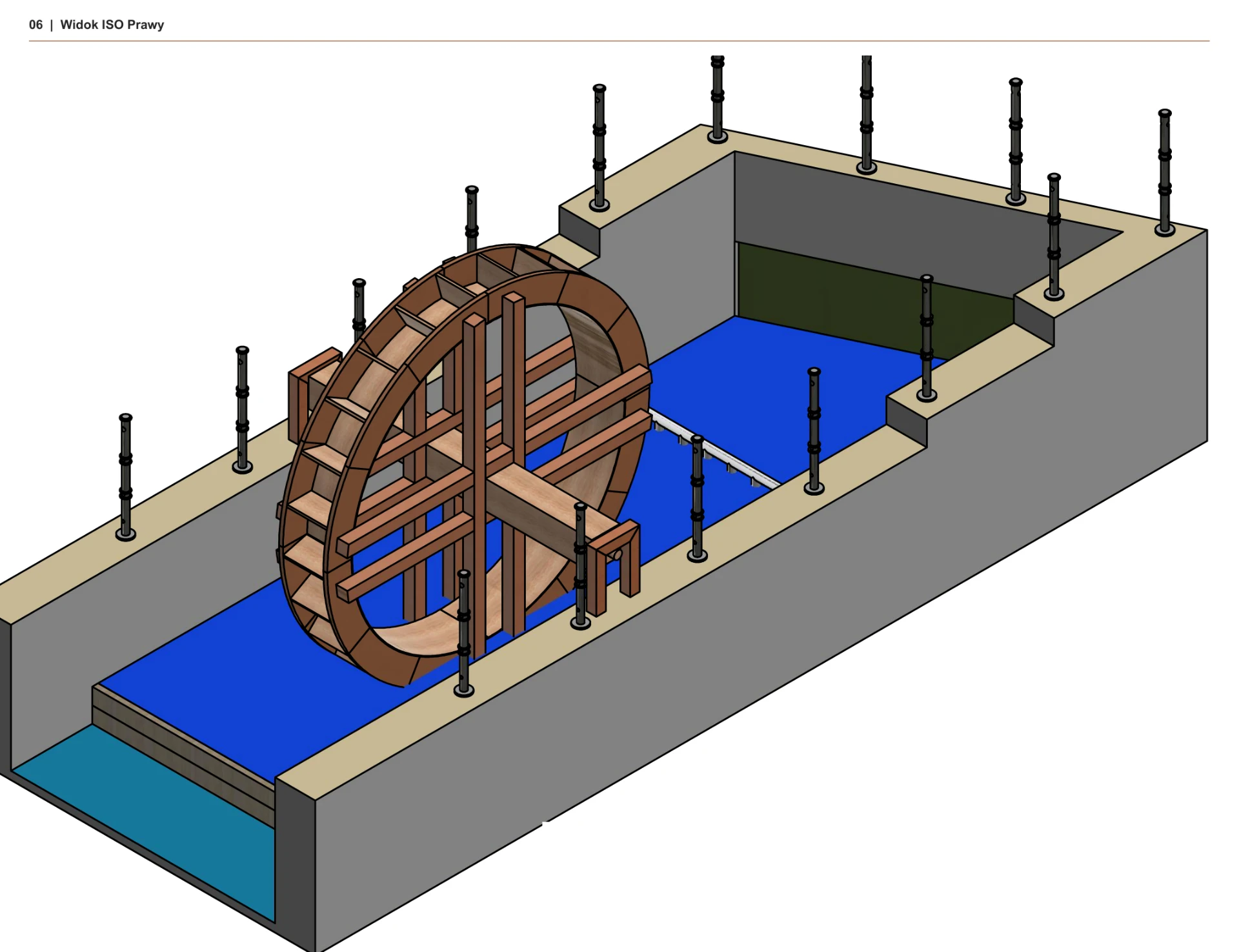

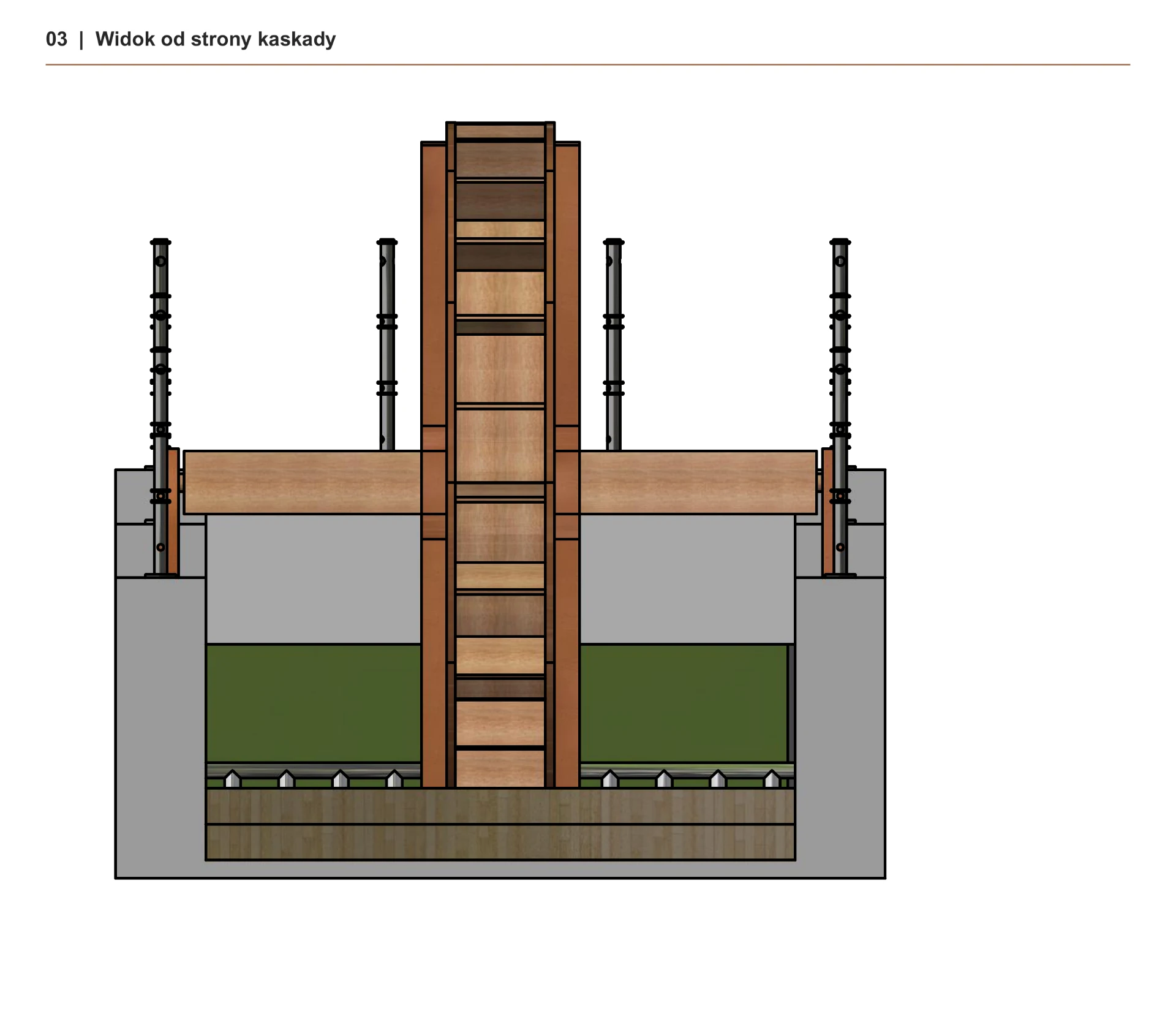

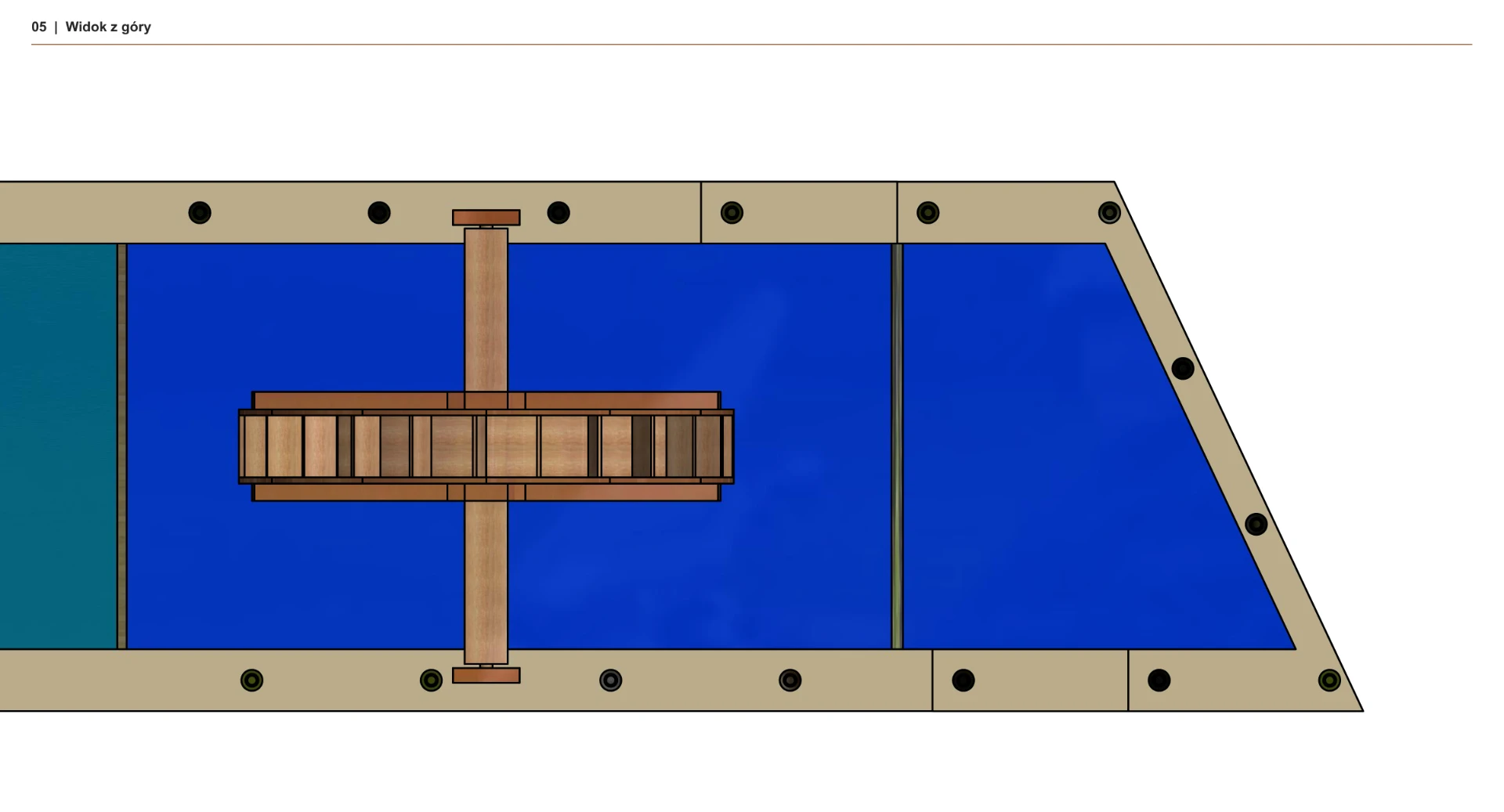

Arkusze przedstawiają koło w korycie kanału: widoki od chodnika, z boku i od kaskady, widok z góry i rzuty izometryczne, a także przekrój z ustaleniem średnicy koła, zasuwą spiętrzającą, poziomem wody i zaporą ochronną.
- Autor
- Jarosław Filipczak
- Źródło
- niepodane
- Wersja
- niepodane
- Autor
- Jarosław Filipczak
- Źródło
- niepodane
- Wersja
- niepodane
- Autor
- Jarosław Filipczak
- Źródło
- niepodane
- Wersja
- niepodane
- Autor
- Jarosław Filipczak
- Źródło
- niepodane
- Wersja
- niepodane
- Autor
- Jarosław Filipczak
- Źródło
- niepodane
- Wersja
- niepodane
- Autor
- Jarosław Filipczak
- Źródło
- niepodane
- Wersja
- niepodane
- Autor
- Krzysztof Asner
- Źródło
- Projekt koncepcyjny „Koło z kanałem”, wersja 5
- Wersja
- wersja 5
- Autor
- Krzysztof Asner
- Źródło
- Projekt koncepcyjny „Koło z kanałem”, wersja 5
- Wersja
- wersja 5
Zestaw całościowy — sześć widoków technicznych
Jeden plik zbiorczy ze wszystkimi sześcioma widokami: przydaje się do wydruku i do przekazania dalej.
Otwórz PDF zbiorczy (6 widoków)Rysunki: Jarosław Filipczak (widoki 01–06) oraz Krzysztof Asner (arkusze 1–2), prawa autorskie zastrzeżone. Wymiary i rozwiązania mają charakter koncepcyjny i wymagają potwierdzenia w projekcie wykonawczym oraz uzgodnieniach.
Koncepcja do dyskusji
Światło i Głos Historii
Koło Młyńskie może być żywą instalacją historyczno-artystyczną, w której woda, drewno, światło, dźwięk i ruch tworzą jedno widowisko. W dzień — atrakcja krajobrazowa i edukacyjna, wieczorem — subtelnie oświetlona opowieść o historii Malborka.
Koło, które naprawdę żyje
Drewniane koło nad wodami Kanału Juranda obraca się spokojnie, w naturalnym rytmie wody. Tablica przy kole wyjaśnia, jak energia wody zamienia się w ruch obrotowy.
Nocna iluminacja
Ciepłe światło wydobywa fakturę dębowych łopatek, woda dostaje delikatną turkusową poświatę, a wybrane drzewa są miękko podświetlone od dołu. Bez jaskrawych, kolorowych efektów — elegancko, niemal filmowo.
Światło reagujące na obrót
Gdy koło przyspiesza, oświetlenie wody delikatnie się wzmacnia; gdy zwalnia — wraca do spokojnego poziomu. Bez migania.
Głos Młyna
Dyskretne, kierunkowe nagłośnienie w wyznaczonych godzinach opowiada o wodzie, młynarstwie i życiu Malborka. Na co dzień ścieżką dźwiękową pozostaje szum wody.
Interaktywność
Kod QR z historią kanału (PL/EN/DE), przycisk „Uruchom opowieść”, czujnik obrotów pokazujący prędkość koła oraz rekonstrukcja 3D dawnego mechanizmu młyna.
Scenariusz „Przebudzenie koła” (ok. 3 min)
- Rozświetlają się pnie drzew i otoczenie kanału.
- Pojawia się złota iluminacja drewnianego koła.
- Podświetlenie wody uwydatnia jej przepływ.
- Światło reaguje na ruch koła, rozlega się krótka opowieść o dawnych młynach.
- Dźwięk cichnie, instalacja wraca do spokojnej iluminacji.
| Wariant | Zakres | Charakter |
|---|---|---|
| Podstawowy | Stałe oświetlenie koła, wody i wybranych drzew, tablica z QR | Elegancka iluminacja |
| Rozszerzony | Podstawowy + programowane sceny świetlne i narracja | Atrakcja wieczorna |
| Interaktywny | Rozszerzony + czujniki ruchu koła, uruchamianie opowieści, panel edukacyjny online | Żywa instalacja edukacyjna |
Koncepcja wymaga projektu i uzgodnień: bezpieczeństwo instalacji przy wodzie, ochrona przeciwporażeniowa, odporność na zalanie, ograniczenie olśnienia, wpływ światła na przyrodę, hałas dla sąsiadów oraz warunki hydrauliczne pracy koła.
